Axiální ventilátor AVET 710P/500E/2

Použití

Ventilátory AVET E - s dlouhým difuzorem - jsou zkonstruovány pro připojení do vzduchotechnického potrubí na výtlaku i sání. Tyto ventilátory mají - pro snadný přístup - vyvedenou svorkovnici na plášť ventilátoru. Příruby difuzorů mají normalizované připojovací rozměry pro vzduchotechnická potrubí.
Mohou pracovat v poloze horizontální, šikmé i vertikální (s oběžným kolem nahoře).

Provedení

Ventilátory AVETxxxP/yyyE - s dlouhým difuzorem - jsou zkonstruovány pro připojení do vzduchotechnického potrubí na výtlaku i sání.

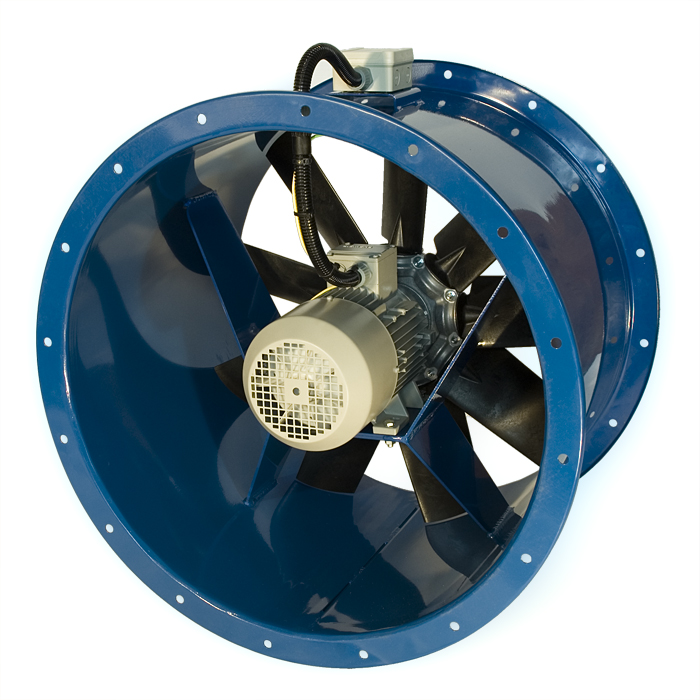

Skříň je ocelový svařenec sestávající z kruhového ocelového válce - difuzoru ukončeného kruhovými přírubami. Tyto příruby mají normalizované připojovací rozměry pro vzduchotechnická potrubí DN350, DN400, DN450, DN 500, DN630, DN710,DN800 a DN1000.
Patkový elektromotor je připevněn k tuhým ohýbaným držákům navařených do tělesa difuzoru.
Oběžné kolo má plastové lopatky, náboj je hliníkový. Materiál lopatek oběžného kola je standardně polyamid se skelným plnivem (teplotní rozsah –40 až +110°C) Variantou je polypropylen se skelným plnivem (teplotní rozsah –10 až +80°C).
Parametry plastových vrtulí (tlak a průtok vzduchu) lze na zvláštní požadavek změnit použitím výměnných lopatek s odlišným úhlem natočení.
Kolo je dynamicky vyvážené a je přímo nasazené na hřídeli elektromotoru.
Svorkovnice elektromotoru je pro snadný přístup vyvedena na plášť difuzoru.
Elektromotor je vhodným utěsněním chráněn proti vodě, přičemž je zabezpečen i odvod zkondenzované vlhkosti z vnitřního prostoru náboje.
Na ventilátoru nejsou použity žádné ocelové díly bez povrchové úpravy, které by mohly rezivět.
Skříň ventilátoru se standardně dodává povrchově upravena práškovou barvou nanášenou v elektrostatickém poli (KOMAXIT) v modrém odstínu. Variantou je žárové zinkování ocelové skříně. Plastové oběžné kolo se povrchově neupravuje.
